激光焊接机器人的视觉监测系统有哪些？视觉监测系统工作原理是什么

激光焊接机器人是一种高精度自动化设备，在制造业中广泛应用，特别是在汽车、航空航天和电子行业中。为了确保焊接质量和过程稳定性，通常需要配备多种监测系统对焊接过程进行实时监控和反馈控制。主要的监测系统包括：

1. 视觉监测系统（Vision Monitoring System）

2. 声学监测系统（Acoustic Monitoring System）

3. 光学监测系统（Optical Monitoring System）

4. 电信号监测系统（Electrical Signal Monitoring System）

以下是各类监测系统的工作原理详细介绍：

一、视觉监测系统（Visual Monitoring System）

🔹 原理：

视觉监测利用工业相机（如CCD或CMOS相机）结合光源（如激光结构光、同轴光等）实时采集焊接区域的图像，通过分析图像中的特征（如熔池形态、焊缝宽度、飞溅行为、焊缝位置偏差等），判断焊接质量。

🔹 工作方式：

• 高速摄像系统以高帧率拍摄焊接点；

• 图像经过预处理（去噪、增强对比度）；

• 利用图像处理算法（边缘检测、模板匹配、机器学习等）提取关键信息；

• 与标准图像对比，识别异常（如未熔透、焊偏、气孔等）；

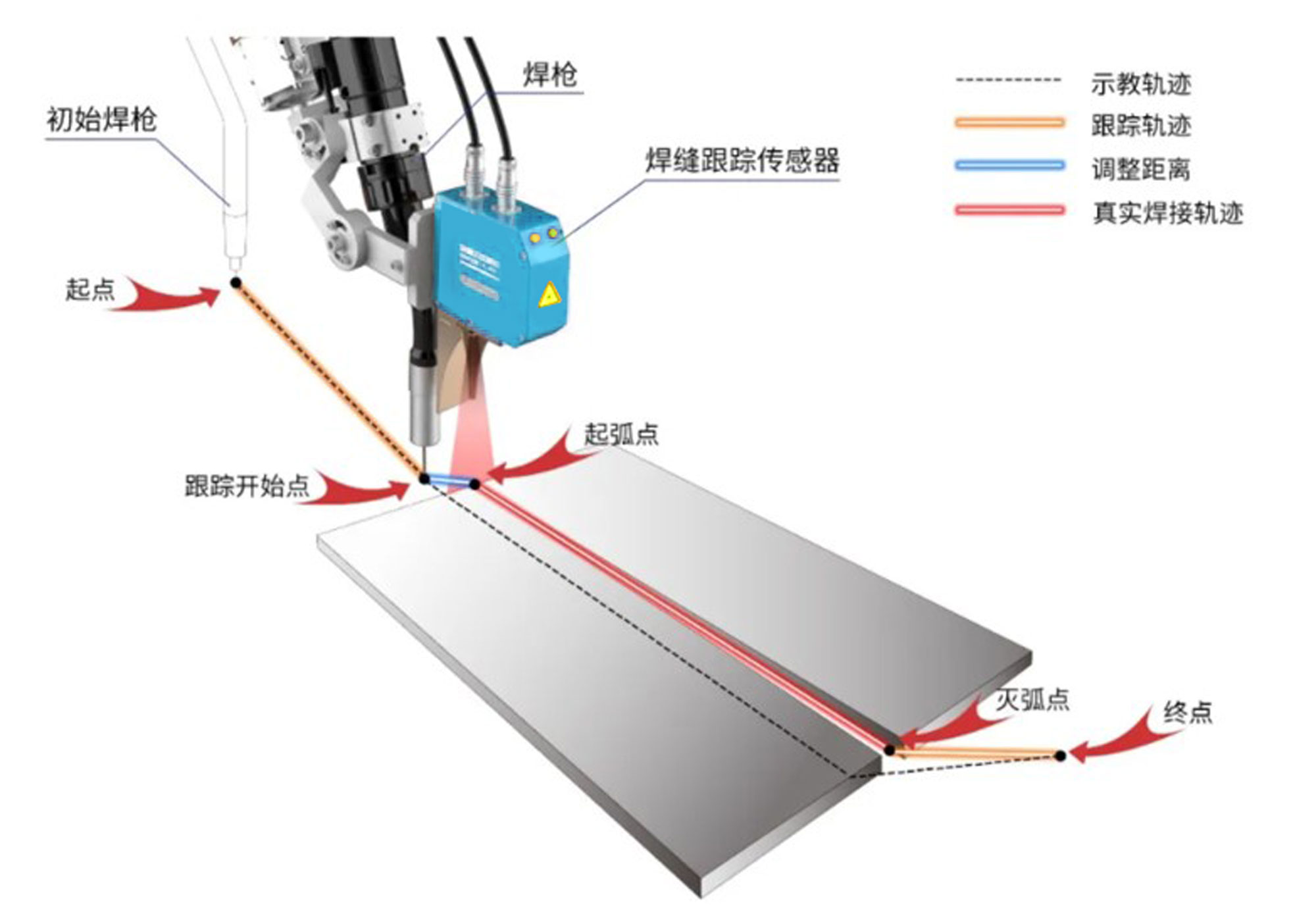

• 可用于闭环控制，实现焊接路径自动修正。

🔹 优势：

• 可直观反映焊缝成形；

• 适用于在线检测和后续质量追溯。

二、声学监测系统（Acoustic Monitoring System）

🔹 原理：

焊接过程中伴随有等离子体产生、金属蒸发、熔滴过渡等现象，会发出特定频率的声波信号。声学监测系统通过高灵敏度麦克风或超声传感器采集这些声音信号，分析其频谱特性，从而推断焊接状态。

🔹 工作方式：

• 使用定向麦克风/声发射传感器靠近焊接区布置；

• 实时采集焊接过程中的声音信号；

• 对信号进行傅里叶变换或小波分析，提取频谱特征；

• 识别异常声纹（如爆裂声、飞溅声）与正常焊接的区别；

• 可用于检测如气孔、裂纹、功率不匹配等问题。

🔹 优势：

• 对瞬态异常响应快；

• 非接触式，适合高温环境。

三、光学监测系统（Optical Monitoring System）

🔹 原理：

主要监测焊接过程中产生的光学信号，如等离子体辐射、反射激光、熔池辐射光等。通过分析这些光信号强度、波长分布等参数，可以判断焊接过程的能量耦合效率、等离子体云状态及熔池动态行为。

🔹 工作方式：

• 采用光谱仪、光电二极管或高速光强传感器；

• 监测从焊接区域发出的光（通常为可见光、紫外或红外波段）；

• 分析光谱峰值变化、光强波动等；

• 例如，等离子体光强突然下降可能意味着熔深不足或保护气体不稳定；

• 某些系统使用同轴光学路径，不影响主激光路径。

🔹 优势：

• 能直接反映焊接热过程和等离子体状态；

• 可实现高灵敏度过程监控。

四、电信号监测系统（Electrical Signal Monitoring System）

🔹 原理：

电信号监测系统主要采集激光源、机器人控制系统、运动伺服系统等在工作过程中的电流、电压、功率、频率等电气参数，通过信号波形分析，间接反映焊接负载状态及设备健康状况。

🔹 工作方式：

• 采集激光器输出功率、驱动电流、电压波形；

• 同时监测机器人伺服电机电流、反馈信号；

• 分析信号扰动、谐波成分、突变点；

• 异常电信号可指示设备故障、光束质量下降、聚焦镜污染等；

• 也可用于工艺参数自适应调节。

🔹 优势：

• 易于集成至现有控制系统；

• 对硬件故障预测具有较高价值。

视觉监测系统在激光焊接监测中起着至关重要的作用，通过实时监控和智能分析，有效提高了焊接质量和生产效率。随着技术的不断进步，视觉监测系统将朝着更加智能化和集成化的方向发展，为智能制造提供全方位的技术支持。
